Divisor de corriente

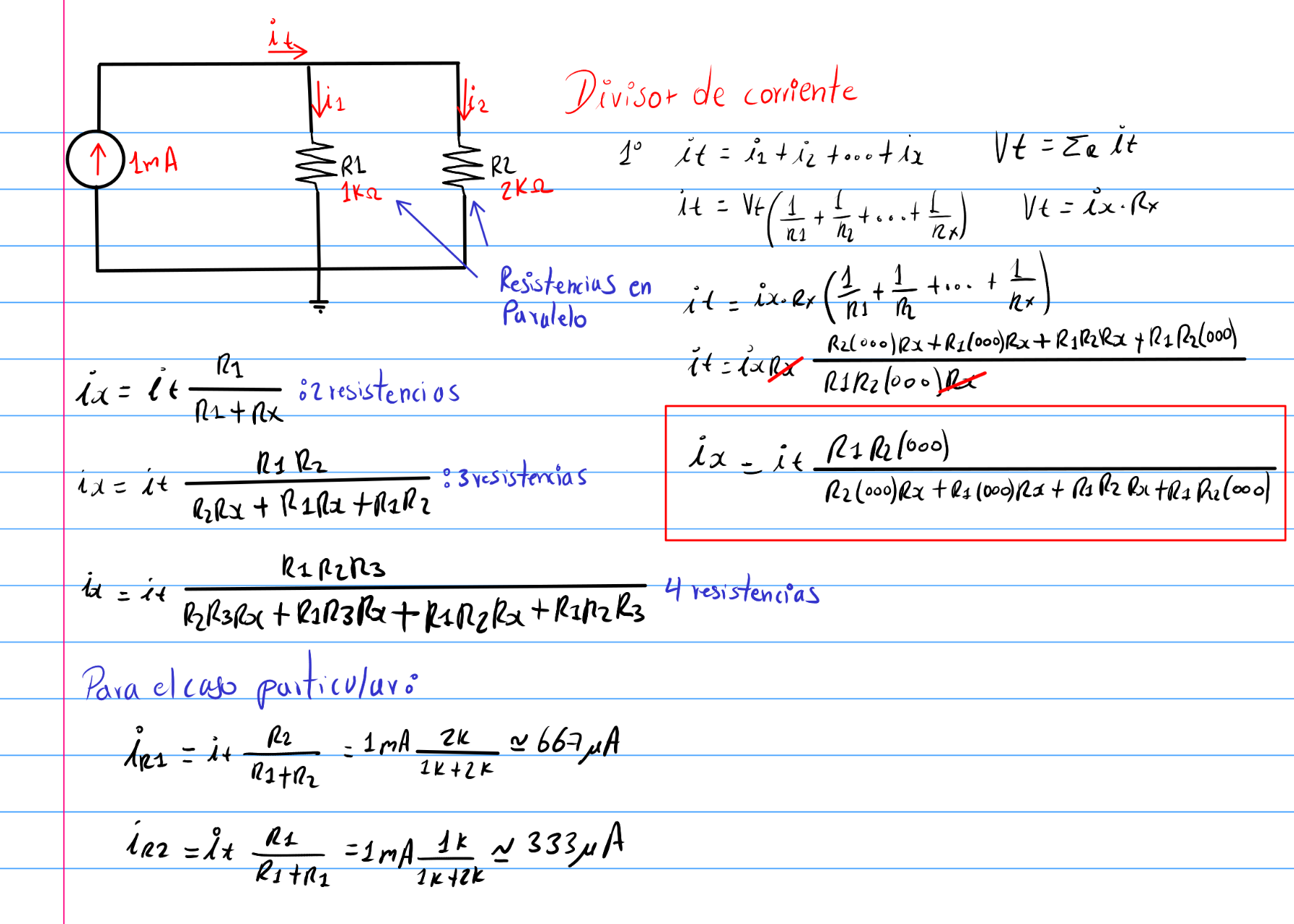

Análisis

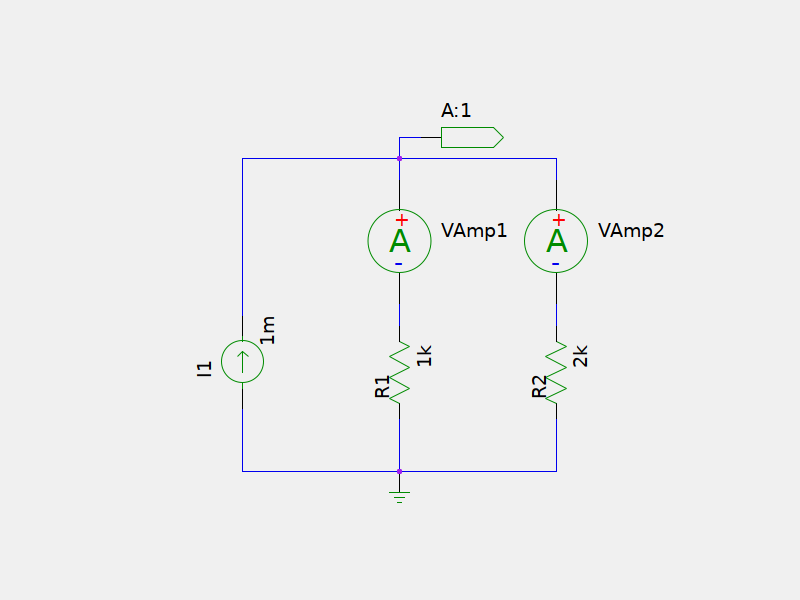

Esquema

Simulación

Como se puede apreciar en el esquema de la simulación se han agregado dos Vamp; los Vamp son fuentes de tensión de 0V que se agregan con el fin de poder medir la corriente que circulan en ellas son aportar nada al circuito. Se pude considerar como una especie de artilugio para lograr los resultados de la simulación.

• En la simulación i(i(vamp1)) corresponde a la corriente que atraviesa la resistencia R1
• En la simulación i(i(vamp2)) corresponde a la corriente que atraviesa la resistencia R2

Archivos fuentes

Descarga los archivos fuente desde AQUÍ

Ejecuta los siguientes comando en la terminal para ver los resultados con los archivos fuentes.

• unzip current-divider.zip descomprimir archivos fuente
• cd current-divider/ entra al directorio del proyecto
• make ss: Editar esquemático
• make n: Generar netlist
• make s s=sim/tran.ngsim: simulación transitoria
• gwave out/tran.raw: ver resultado de simulación

También puede hacer uso de gaw en vez de gwave.

Observaciones

1. Para salir de la simulación de ngspice oprima ctrl + d
