Ciruito RC sin fuente

En este ejemplo desarrollaremos el análisis y la simulación de un circuito que consta de una resistencia y un condensador, suponemos que el condensador está inicialmente cargado y además no hay una fuente de alimentación, lo cual conlleva a que el condensador se descargue en el tiempo. Presentaremos también dos maneras para simular la Condición inicial en el condensador las cual las llamaremos opción 1 y opción 2.

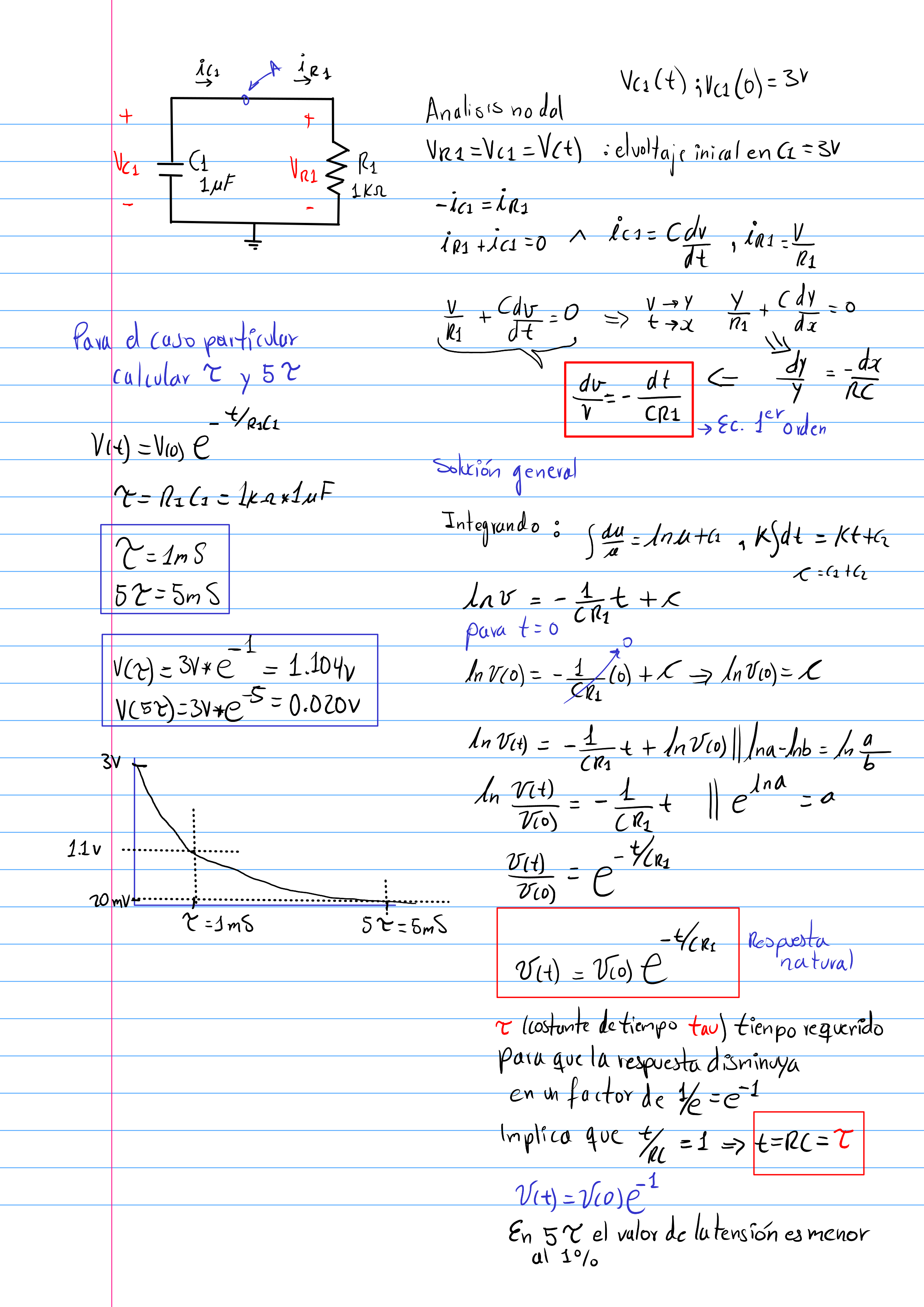

Análisis

Esquema

Tendremos como se mencionó la posibilidad de obtener el mismo resultado de simulación por dos opciones distintas.

Opción 1

En esta opción no se indicará el valor de la condición inicial en el esquema sino directamente en las opciones de simulación.

El netlist generado no indicará la condición inicial:

C1 out 0 1u
R1 0 out 1k

Opción 2

La condición inicial es señalada como parte del valor en el condensador

El netlist generado indicará la condición inicial:

C1 out 0 1u ic=3v
R1 0 out 1k

Simulación

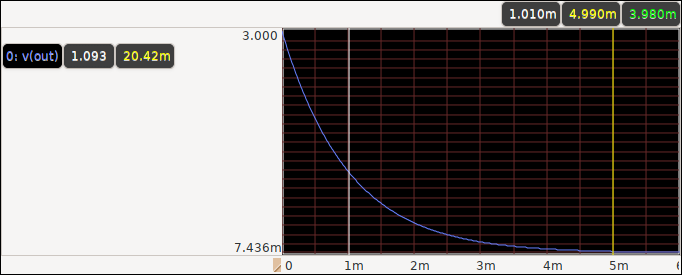

Como se dijo, ambas simulación generarán el mismo resultado el cual se puede ver en la siguiente imagen, el cursor blanco indica el valor en tau, mientras que el cursor amarillo muestra el valor de 5tau.

Para simular opción 1 (condiciones iniciales puestas en las opciones de la simulación) puede ejecutar los siguientes comandos:

make PRJ=rc-circuit-without-source-1 n s s=sim/tran1.ngsim
gaw out/tran1.raw

Para simular opción 2 (condiciones iniciales puestas puestas en el valor del condensador) puede ejecutar los siguientes comandos:

make PRJ=rc-circuit-without-source-2 n s s=sim/tran2.ngsim
gaw out/tran2.raw

Observación: desde mi punto de vista es mejor escoger la opción 1 ya que es más limpio en el proceso de crear el esquema.

Archivos fuentes

Descarga los archivos fuente desde AQUÍ

Ejecuta los siguientes comando en la terminal para ver los resultados con los archivos fuentes.

• unzip rc-circuit-without-source-1.zip descomprimir archivos fuente
• cd rc-circuit-without-source-1/ entra al directorio del proyecto
• make ss: Editar esquemático
• make n: Generar netlist
• make h: ver ayudas sobre los demás comandos

Observaciones

1. Para salir de la simulación de ngspice oprima ctrl + d
