Divisor de voltaje

Análisis

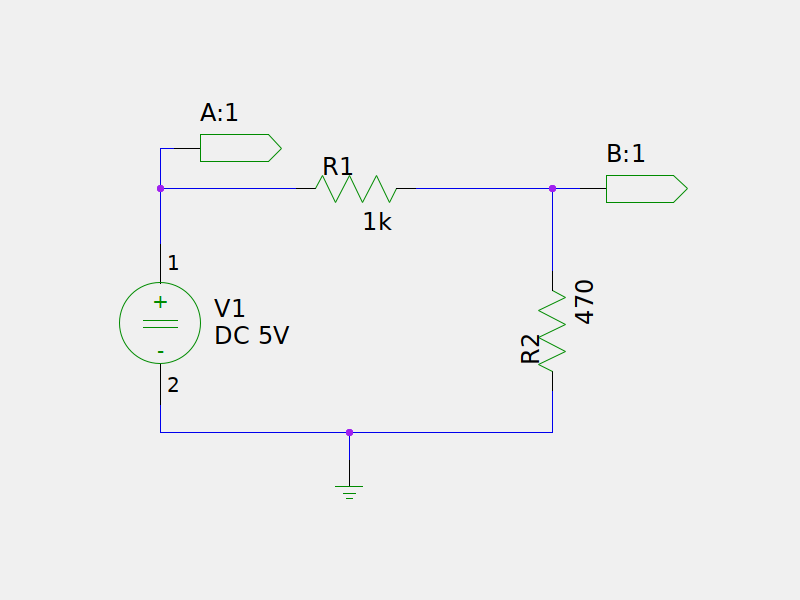

Esquema

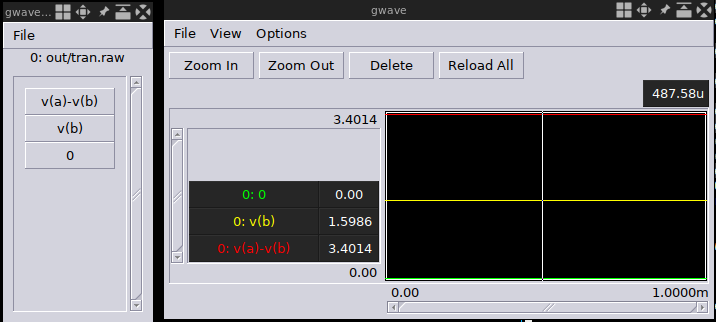

Simulación

• En la simulación se han etiquetado dos nodos como nodo A y nodo B
• El voltaje VR1 es el voltaje etiquetado en la simulación como v(a)-v(b)
• El voltaje VR2 es el voltaje etiquetado en la simulación como v(b).

Archivos fuentes

Descarga los archivos fuente desde AQUÍ

Ejecuta los siguientes comando en la terminal para ver los resultados con los archivos fuentes.

• unzip voltage-divider.zip descomprimir archivos fuente
• cd voltage-divider/ entra al directorio del proyecto
• make ss: Editar esquemático
• make n: Generar netlist
• make s s=sim/tran.ngsim: simulación transitoria
• gwave out/tran.raw: ver resultado de simulación

Observaciones

1. Para salir de la simulación de ngspice oprima ctrl + d
